钢筋平法标注集中标注图解 钢筋平法表示

对于才刚刚接触CAD的小白来说,那么多的钢筋符号完全看不懂怎么办,表示一脸懵逼,其实在CAD绘图中有各种建筑钢筋平法图集常用符号和各类结构构件名称代码,种类繁多,对于工程师们来说有很大的差别,但是对于才接触CAD的小白来说,是没有什么不一样的,那么我们要怎么进行区分建筑钢筋符号了,下面就来给大家分享一些建筑钢筋平法图集常用符号的解释,希望能够帮助到你们。

一、钢筋平法图集常用符号解释

la:非抗震构件的钢筋锚固长度。

laE:抗震构件的钢筋锚固长度。

bw:剪力墙的厚度。

bf:转角处的暗柱的厚度。

ln:梁的净跨度。

llE:钢筋的搭接长度。

hc:支座的净宽度。

λv:为约束边缘构件的配筋特征值,计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2,应按360N/mm2计算;箍筋或拉筋沿竖向间距:一级不宜大于100mm,

二级不宜大于150mm。

bf:剪力墙厚度。

bc:端柱端头的宽度。

bw:剪力墙厚度。

lc:为约束边缘构件沿墙肢的长度,不应小于图集中表内的数值、1.5bw和450mm三者的最大值,有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度;

加300mm。

ln:梁跨度值。

lae:纵向受拉钢筋抗震锚固长度。

la:受拉钢筋最小锚固长度。

lle:纵向受拉钢筋抗震(绑扎)搭接长度。

ll:纵向受拉钢筋非抗震绑扎搭接长度。

lni:梁本跨的净跨值。

hac:暗柱长度。

Hn:所在楼层的柱净高。

hc:柱截面长边尺寸(圆柱为截面直径),也表示为端柱的宽度。

hw:抗震剪力墙墙肢的长度(也表示梁净高)。

hb:梁截面高度。

Ac:为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。

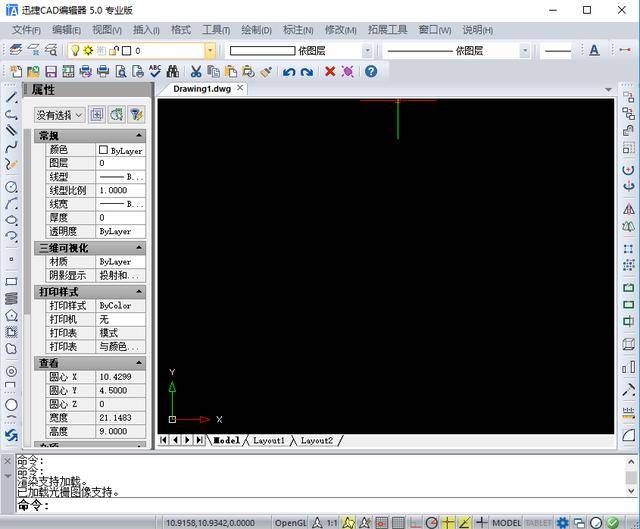

如果你想完整的了解建筑钢筋符号的话,还需要你不断的进行练习,进行实际操作的。下面就给小伙伴们介绍一个非常好的绘图软件,那就是迅捷CAD编辑器,它可以帮助你们在学校CAD这个枯燥的过程中帮助你们快速的绘图。很好的运用到这种符号详解。

二、各类结构构件名称代码

1、柱

KZ-框架柱

KZZ-框支柱

XZ-芯柱

LZ-梁上柱

QZ-剪力墙上柱

2、剪力墙

(1)墙柱

YDZ-约束边缘端柱

YAZ-约束边缘暗柱

YYZ-约束边缘翼墙柱

YJZ-约束边缘转角柱

GDZ-构造边缘端柱

GAZ-构造边缘暗柱

GYZ-构造边缘翼墙柱

GJZ-构造边缘转角柱

AZ-非边缘暗柱

FBZ-扶壁柱

(2)墙身

Q-剪力墙

(3)墙梁

LL-连梁(无交叉暗撑、钢筋)

LL(JC)连梁(有交叉暗撑)(03G)

LL(JG)连梁(有交叉钢筋)(03G)

LL(JC)连梁(对角暗撑配筋)

LL(JX)连梁(交叉斜筋配筋)

LL(DX)连梁(集中对角斜筋配筋)

AL-暗梁

BKL-边框梁

(4)墙洞

JD-矩形洞口

YD-圆形洞口

3、梁

KL-楼层框架梁

WKL-屋面框架梁

KZL-框支梁

L-非框架梁

XL-悬挑梁

JZL-井字梁

4、梁板式筏形基础

JZL-基础主梁

JCL-基础次梁

LPB-梁板筏基础平板

5、平板式筏形基础

ZXB-柱下板带

KZB-跨中板带

BPB-平板筏基础平板

6、筏形基础相关构造类型

SZD-上柱墩

XZD-下柱墩

WZJ-外包式柱脚

MZJ-埋入式柱脚

JK-基坑

HJD-后浇带

7、楼板

LB-楼面板

WB-屋面板

YXB-延伸悬挑板

XB-纯悬挑板

8、板带

ZSB-柱上板带

KZB-跨中板带

9、楼板相关构造类型

JQD-纵筋加强带

HJD-后浇带

ZMx-柱帽

SJB-局部升降板

JY-板加腋

BD-板开洞

FB-板翻边

TY-板挑檐

Crs-角部加强筋

Cis-悬挑阴角加强筋

Ces-悬挑阳角放射筋

Rh-抗冲切箍筋

Rb-抗冲切弯起筋

10、独立基础

DJj-普通独立基础阶形

DJp-普通独立基础坡形

BJj-杯口独立基础阶形

BJp-杯口独立基础坡形

11、条形基础梁

JL-基础梁

JQL-基础圈梁

12、条形基础底板

TJBp-条形基础底板坡形

TJBj-条形基础底板阶形

13、独立承台

CTj-独立承台阶形

CTp-独立承台坡形

14、承台梁

CTL-承台梁

15、基础连梁

JLL-基础连梁

16、地下框架梁

DKL-地下框架梁

17、基础相关构造类型

CJQ-窗井墙

JLL-基础连系梁

HJD-后浇带

SZD-上柱墩

XZD-下柱墩

JK-基坑(沟)

今天的分享就到这里了,你们有什么好的方法吗,可以在留言区分享哈。
