一分钟学会看水电图纸
咱们农民工在外打工，除了进工厂，大多数选择在建筑工地，要么有一身力气，要么懂一门技术，才能挣高工资。水电工作为建筑工地必不可少的工种，首先得看懂水电图纸。

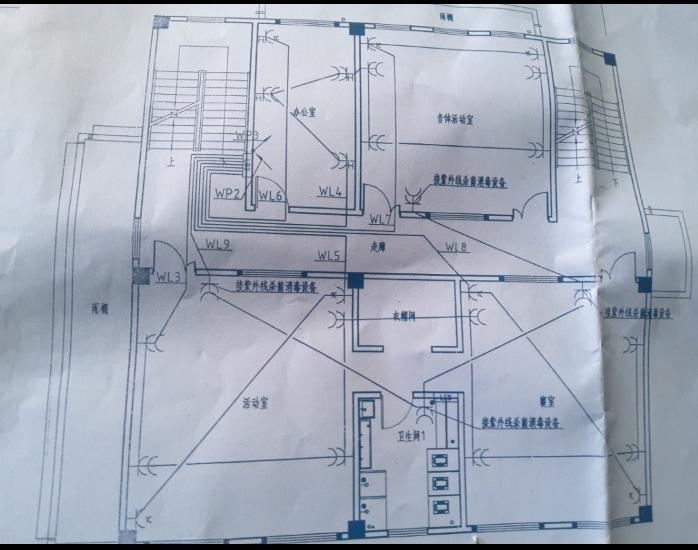

这是一份水电图纸的一部分，是平面图，首先我们概览一下，其中所包括的东西有:墙、柱子、门、窗、楼梯、电路、水路等等，我们分项来认识一下。

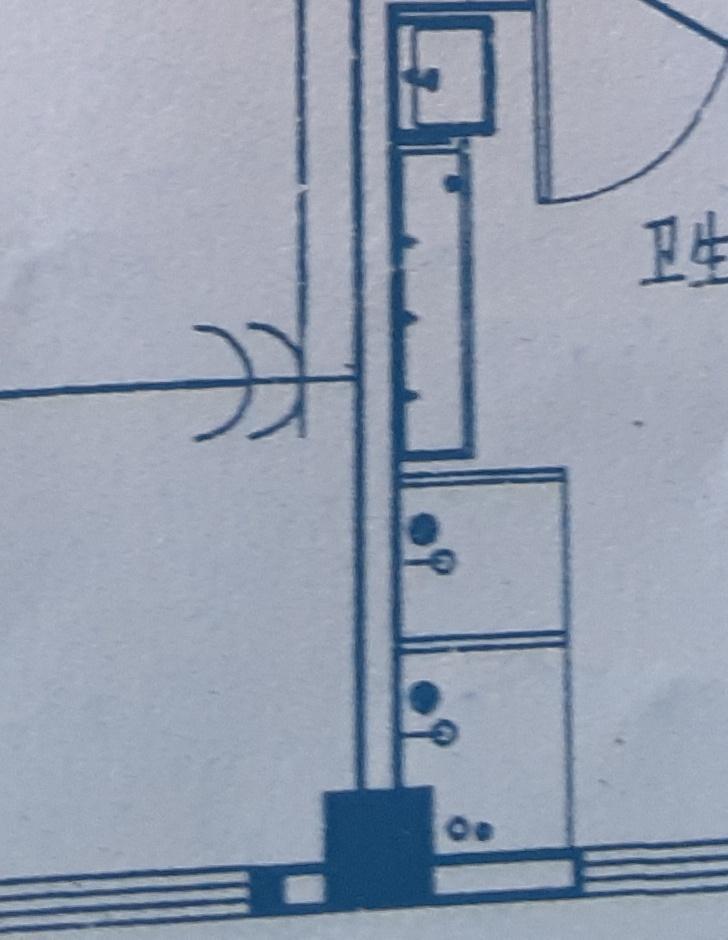

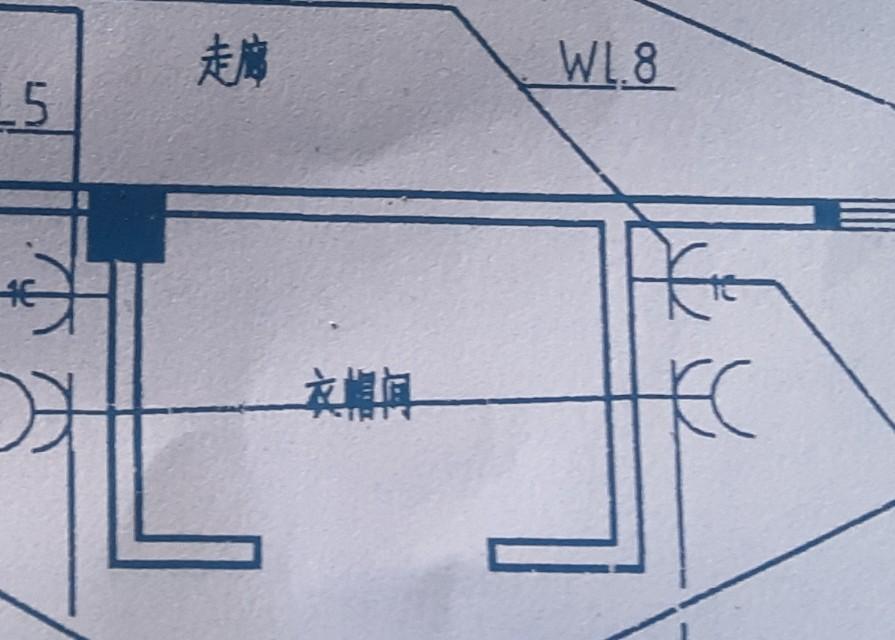

两根粗蓝线组成的长条表示"墙"，四面墙围成的“衣帽间”

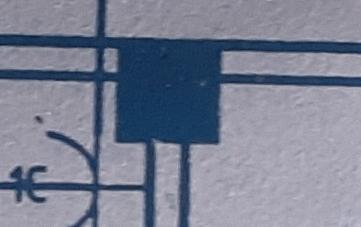

粗黑正方形表示柱子

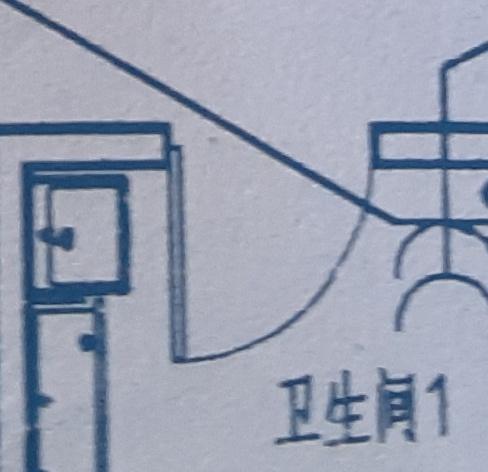

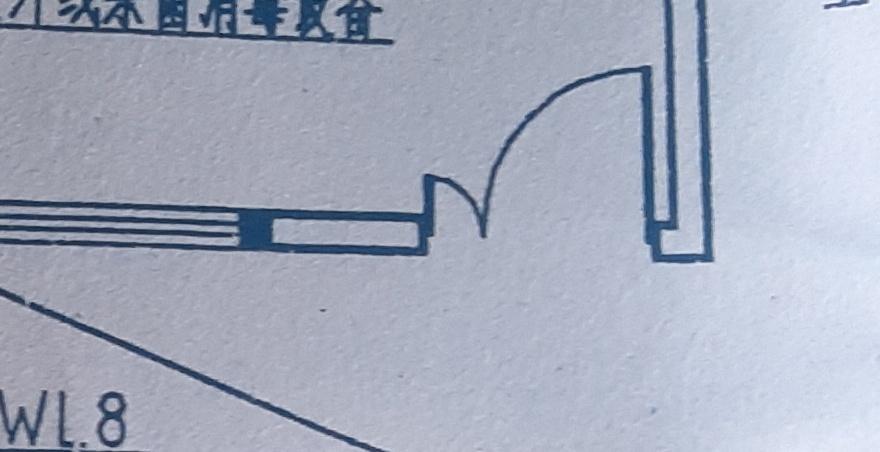

这个竖长条连着弧线的扇形样的表示“门″，竖条在哪边，表示门往哪边开。
这表示“双开门"
四条横线组成的图形表示“窗子"

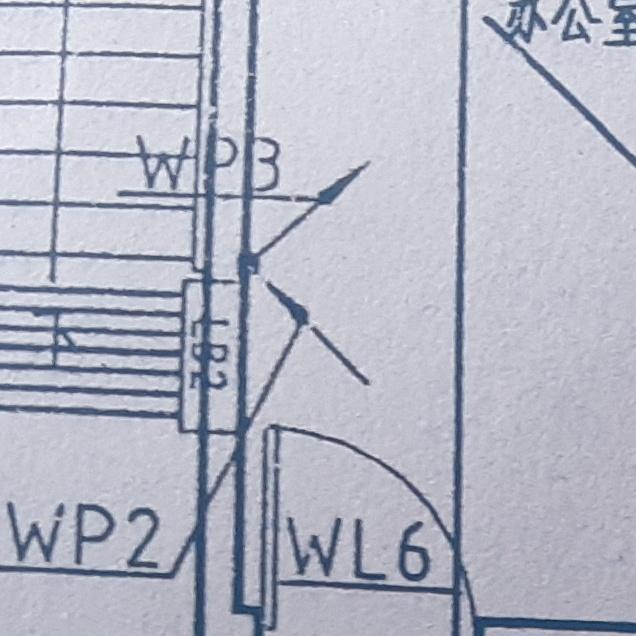

WL6、WP2、WP3均表示电路回路，箭头表示向上、向下引线。

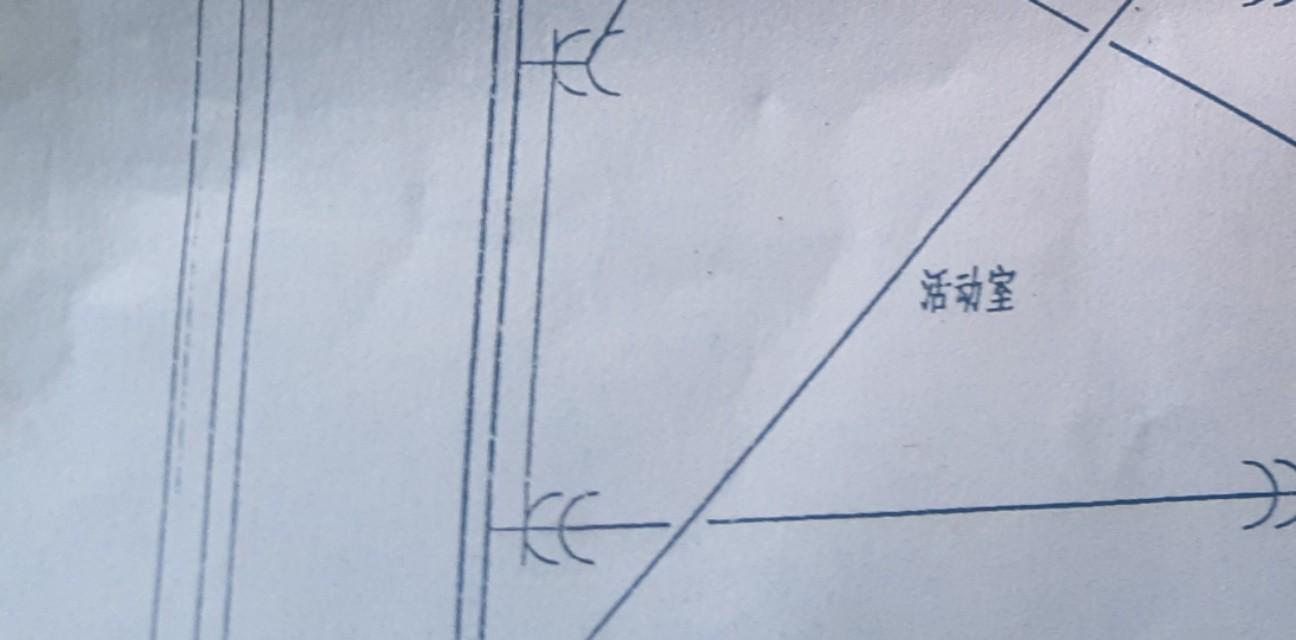

由“+”相连的两个半圆表示“五孔插座”

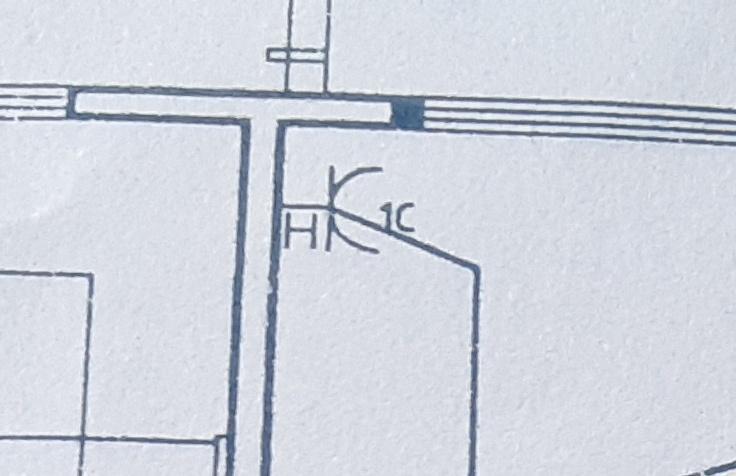

这个“1C”表示“三孔空调插座”

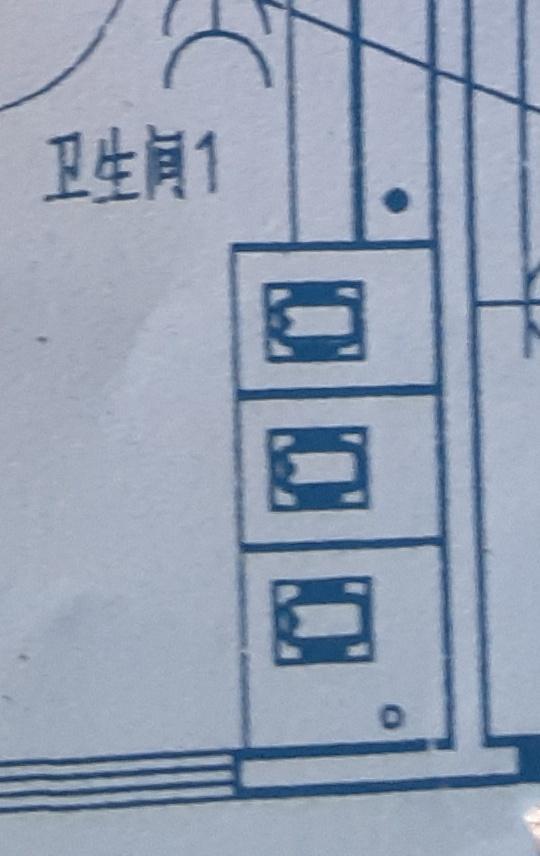

这三个黑白相间的框是卫生间“蹲便器"，我们要预留给排水，排水预留洞中心距墙55CM，是前下水，两相邻蹲便器相距90cm
横线带个圈表示“淋浴″，旁边的黑色条纹圈表示“地漏”

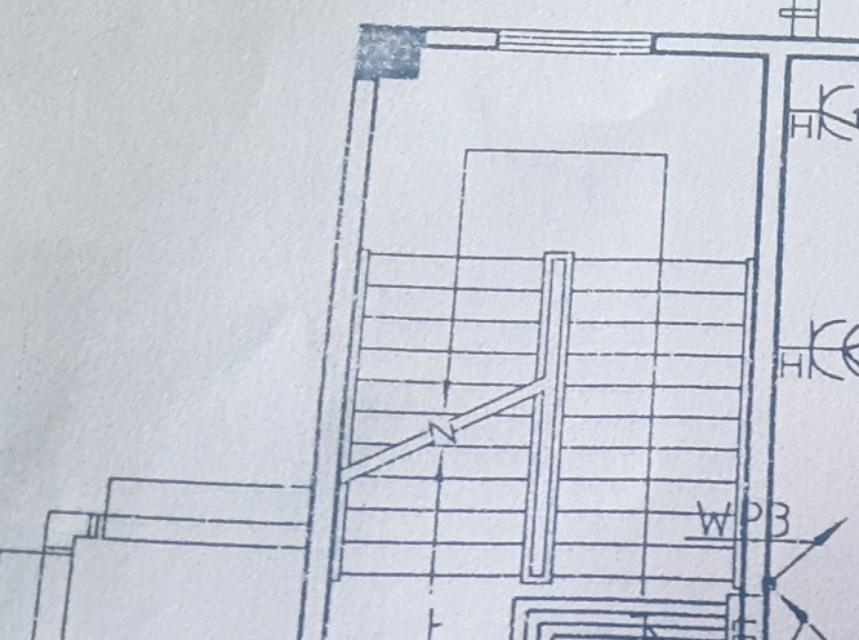

这些细横线和折线组成的是表示“楼梯”
