DIY一个简单的激光雕刻机，基本都能看懂
准备五根1米欧标2020铝型材；12个欧标2020轨道配套轮，铝角四个，步进电机三个，20的42的都可以，螺丝若干
控制板和12V开关电源少不了，卖的都有，同步带买开口的，可以要多长剪多长，这里需要一米一三条。
步进同步轮三个，500MW激光头，也可以1000MW的有点贵
下图这种亚克力板要准备3个，这个是用电木铣自己画线慢慢整出来的，JS要的价格太贵

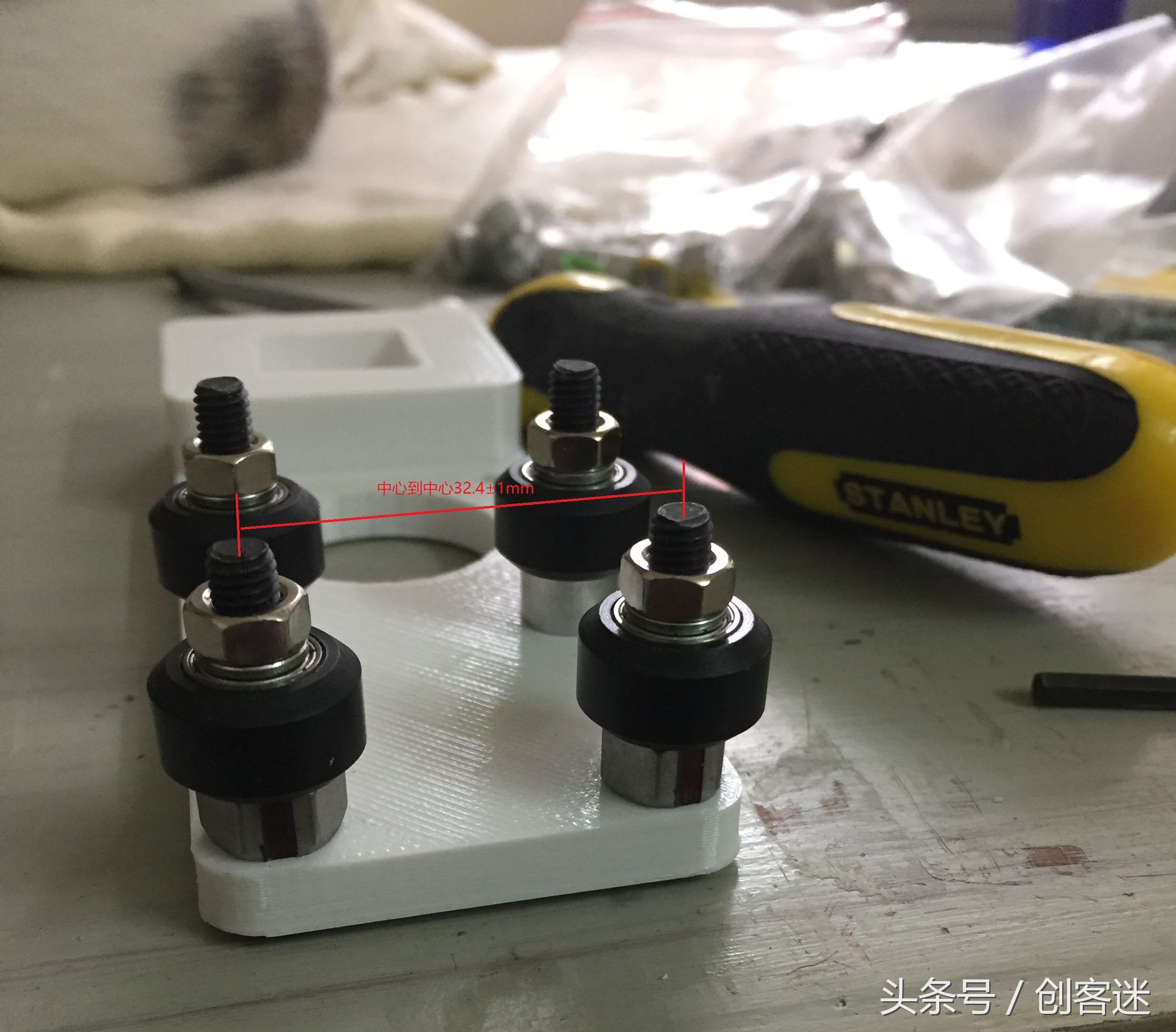

滑轮螺丝孔距32.4±1mm，亚克力背后最好打沉孔，这样比较美观，小轮子用M5，60mm的六角螺丝

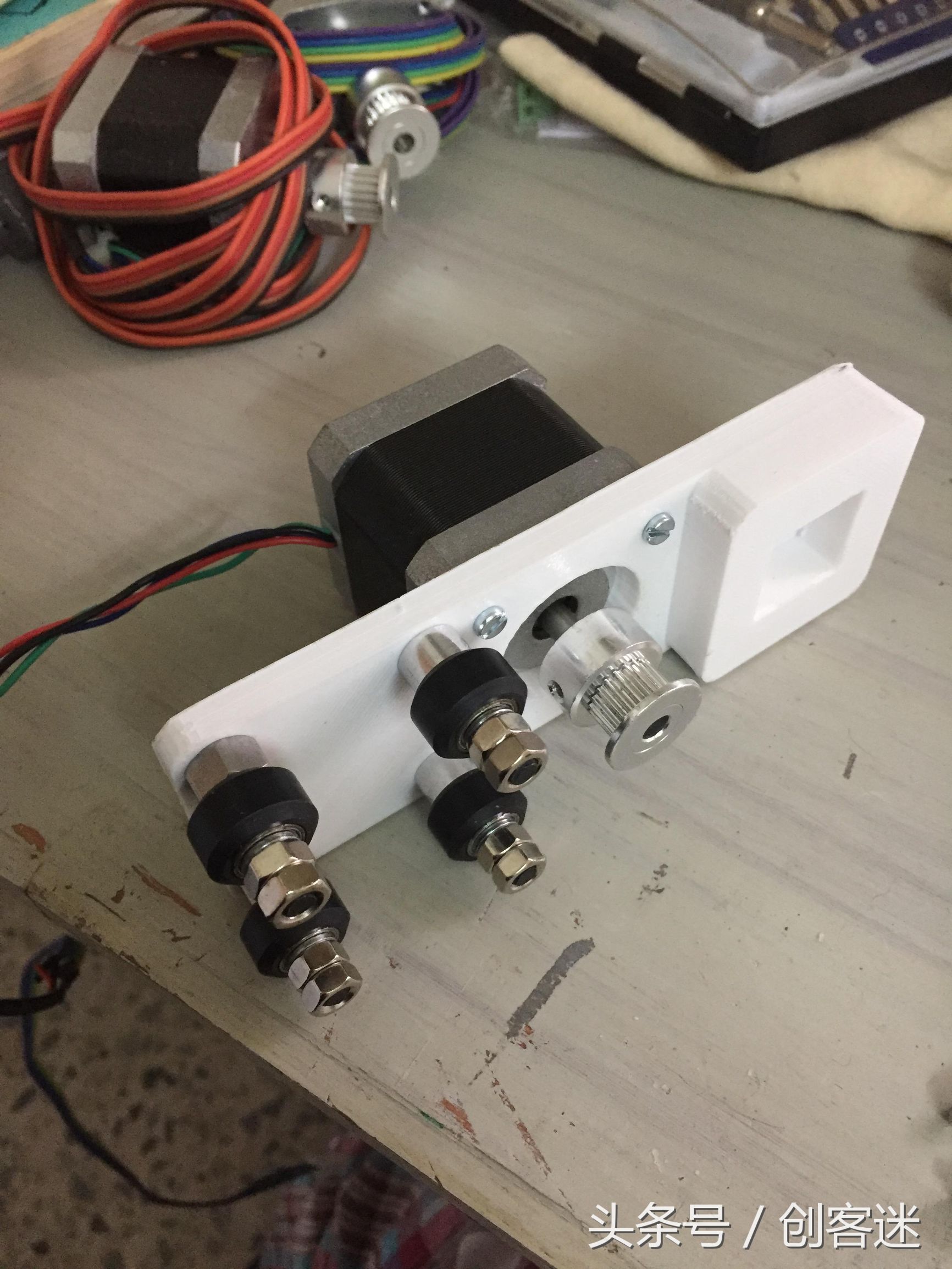

固定步进电机的螺丝孔先比划一下拿笔打点，然后钻孔

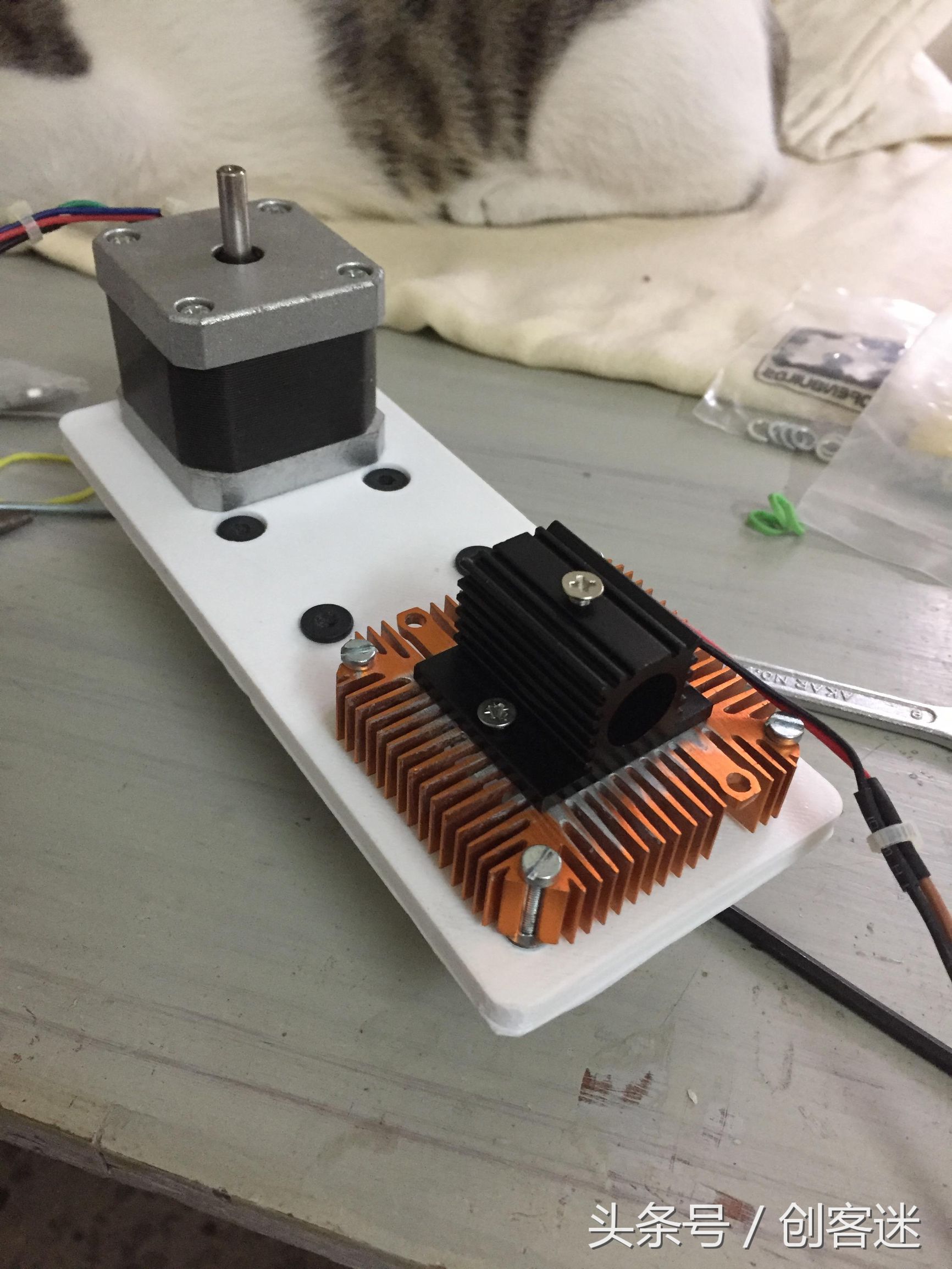

把激光头和散热片装在亚克力板上面，螺丝孔还是比划着来
取一根铝材两边中心孔攻丝，用M5的丝锥，因为中心孔是ø4.2mm的，两端如下图装上，扭上螺丝就固定好了
下面框架直接用铝角连接就可以了

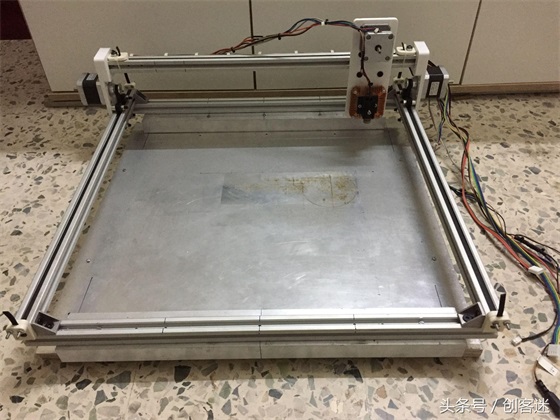

这样基本完工了，这个只有2轴，也可以改三轴
2轴控制板接线图，左右两个步进电机接Y1和Y2，横梁的那个步进电机接X轴，激光头接主轴接口，
